Como hacer una GUARDA DISCOS de nogal

Un proyecto de carpintería para aficionados adelantados, que posean taller.

DISCOTECA DE NOGAL

Este moderno mueblecito para discos fonográficos, está diseñado en líneas tales que permiten ubicarlo armoniosamente en cualquier ambiente moderno. El catálogo y el soporte numerado que lo acompañan pueden conseguirse sin inconvenientes.

Fig.- Como hacer una GUARDA DISCOS de nogal

Como hacer un GUARDADISCO de nogal 1

Como hacer un GUARDADISCO de nogal 1

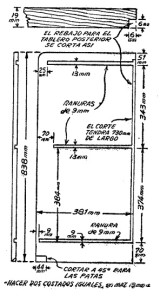

Se ensamblan los tablones para dar el ancho requerido por los costados, el fondo, los estantes y el plano superior, usando para ello juntas ciegas de caja y tarugo. Luego se ranuran los costados para alojar los estantes y la tabla del fondo. Nótese que las ranuras centrales para el soporte numerado para discos sueltos, se cortan formando un pequeño ángulo con la horizontal.

Fig.- Como hacer una GUARDA DISCOS de nogal

Como hacer un GUARDADISCO de nogal 2

Como hacer un GUARDADISCO de nogal 2

Fig.- Como hacer una GUARDA DISCOS de nogal

Como hacer un GUARDADISCO de nogal 3

Como hacer un GUARDADISCO de nogal 3

Fig.- Como hacer una GUARDA DISCOS de nogal

Como hacer un GUARDADISCO de nogal 4

Como hacer un GUARDADISCO de nogal 4

Fig.- Como hacer una GUARDA DISCOS de nogal

Como hacer un GUARDADISCO de nogal 5

Como hacer un GUARDADISCO de nogal 5

Se hace esto para que los discos se corran hacia atrás, y queden siempre formando una hilera pareja y prolija. La cara anterior de este estante, así como la tabla del fondo, lleva ranuras para los tabiques que forman los compartimientos para los discos que se guardan en álbum; dichos tabiques se hacen con material de 9 mm. de espesor. Si no se dispone de medios mecánicos, las ranuras pueden hacerse a mano, y si se aplica el método que explicaremos más adelante, se conseguirá un trabajo muy prolijo.

Fig.- Como hacer una GUARDA DISCOS de nogal

Como hacer un GUARDADISCO de nogal 6

Como hacer un GUARDADISCO de nogal 6

Fig.- Como hacer una GUARDA DISCOS de nogal

Como hacer un GUARDADISCO de nogal 7

Como hacer un GUARDADISCO de nogal 7

Fig.- Como hacer una GUARDA DISCOS de nogal

Como hacer un GUARDADISCO de nogal 8

Como hacer un GUARDADISCO de nogal 8

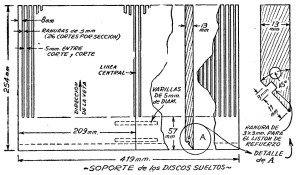

El soporte para discos sueltos se prepara como lo indica el detalle correspondiente,. en las ilustraciones. Se hace en dos secciones unidas con espigas de 5 mm. Una vez ranurado, el soporte se une al borde de su estante por medio de una junta a caja, en la que se encola, según indican los dibujos. En los cantos posteriores de los costados y del fondo se hace un rebajo para el tablero de atrás, que puede ser de composición o un panel de terciado. Se ensamblan las distintas piezas, y se las encola, según indican las ilustraciones. A esta altura del trabajo también hay que ensamblar los tabiques de las divisiones para álbumes.

Fig.- Como hacer una GUARDA DISCOS de nogal

Como hacer un GUARDADISCO de nogal 9

Como hacer un GUARDADISCO de nogal 9

Fig.- Como hacer una GUARDA DISCOS de nogal

Como hacer un GUARDADISCO de nogal 10

Como hacer un GUARDADISCO de nogal 10

Mientras las partes armadas se secan puede ir preparándose las patos y la tapa. Las patas se hacen con un sencillo trabajo de sierra de contornear, y una vez terminadas se las entaruga al fondo y a los costados, como se ve en las figuras. El tarugo vertical se coloca en último término, y se lo pone desde la parte de abajo de la pata, pues los distintos ángulos impiden que puedan ponerse todos al mismo tiempo.

Fig.- Como hacer una GUARDA DISCOS de nogal

Como hacer un GUARDADISCO de nogal 11

Como hacer un GUARDADISCO de nogal 11

Se prepara la pesada pieza que termina el frente de la tapa articulada, trabajándola como se ve en los dibujos, y luego se la une a la tapa con una Junta de ranura y lengüeta. Obsérvese que el borde anterior se deja cuadrado, para facilitar la colocación de las prensas, y solamente más tarde se lo redondea. En los bordes se insertan espigas reforzadoras, como se ve en las figuras en detalle. La espiga interior se inserta en el fondo de la ranura, sin ponerle cola más que en la punta anterior, correspondiente al frente de la tapa; su calce no debe ser muy ajustado. Luego se la cubre con una tira angosta de papel encerado, y la segunda espiga, que se corta con la veta en sentido transversal, para hacer juego con la del canto de la tapa, se encola en posición. Se emparejan los cantos, se los lija para que ajusten bien, y recién entonces se redondea el ángulo de la pieza anterior.

Fig.- Como hacer una GUARDA DISCOS de nogal

Como hacer un GUARDADISCO de nogal 12

Como hacer un GUARDADISCO de nogal 12

Los listones sobre los cuales descansa la tapa (ver dibujos) se encolan en posición, y entonces puede articularse dicha tapa al listón posterior. Hecho esto, se redondean los ángulos anteriores del gabinete, siguiendo la línea de la tapa, para hacer juego con ella.

Fig.- Como hacer una GUARDA DISCOS de nogal

Como hacer un GUARDADISCO de nogal 13

Como hacer un GUARDADISCO de nogal 13

Se lija cuidadosamente todo el mueblecito y se le dan tres manos delgadas de laca, frotando bien entre mano y mano con papel de lija No. 0.

Fig.- Como hacer una GUARDA DISCOS de nogal

Como hacer un GUARDADISCO de nogal 14

Como hacer un GUARDADISCO de nogal 14

Fig.- Como hacer una GUARDA DISCOS de nogal

El soporte para el listón enumerado se hace con una planchuela de metal cromado o niquelado, de 32 mm. de ancho por 420 de largo, que se dobla formando pestañas. La tira de papel numerado (que puede hacerse fácilmente a máquina) se inserta entre las pestañas, con una banda protectora de celuloide, y el conjunto se asegura al soporte por medio de dos tachuelas, cuyas cabezas han sido previamente soldadas a la parte posterior del metal, una en cada punta.

Si el trabajo de ranura debe hacerse a mano, es importante que se use un escoplo bien afilado. Al preparar el trabajo, hay que asegurarse de que los cortes de escoplo que marcan los bordes de las ranuras atraviesen- la superficie de la madera; esto da la seguridad de que luego, al ahuecar la ranura y darle profundidad no se producirán rajaduras en la superficie. Muchos aficionados a la carpintería tienen varios escoplos afilados a ángulos poco pronunciados, especialmente para este trabajo; un escoplo preparado en esta forma tiene que ser manejado con mayor cuidado que los otros, pero, si se lo usa correctamente, produce ranuras excelentes.

Fig.- Como hacer una GUARDA DISCOS de nogal

Como hacer un GUARDADISCO de nogal 15

Como hacer un GUARDADISCO de nogal 15

También es importante eliminar todo exceso de cola que rezume de las ranuras y otras partes del trabajo, cuando éstas sean armadas. Al hacer esto, hay que evitar que la cola se extienda, pues si llegara a ser absorbida por la veta de la madera, habría que volver a lijar todo para evitar que se produzcan diferencias en el color de la terminación.

Se hacen rollitos de papel de lija, y se los hace correr a todo lo largo de la ranura para eliminar las asperezas que hubiera podido dejar el escoplo, o la hoja de la sierra circular, si se ha trabajado con ella. Pero, naturalmente, no es necesario que su terminación sea perfecta. Los discos esconderán cualquier pequeña irregularidad.
