Como hacer un bote de remoPROCEDIMIENTO

1.      Construir el caballete auxiliar en la forma indi­cada, con un tablón de 3m.G6.

2.      Cortar las siete costillas según dimensiones indi­cadas y armarlas con tornillos de bronce.

3.      Centrar las costillas y clavarlas verticalmente so­bre la tabla auxiliar.

4.      Cortar la roda en roble de 51 mm. y asegurarla a una punta del tablón.

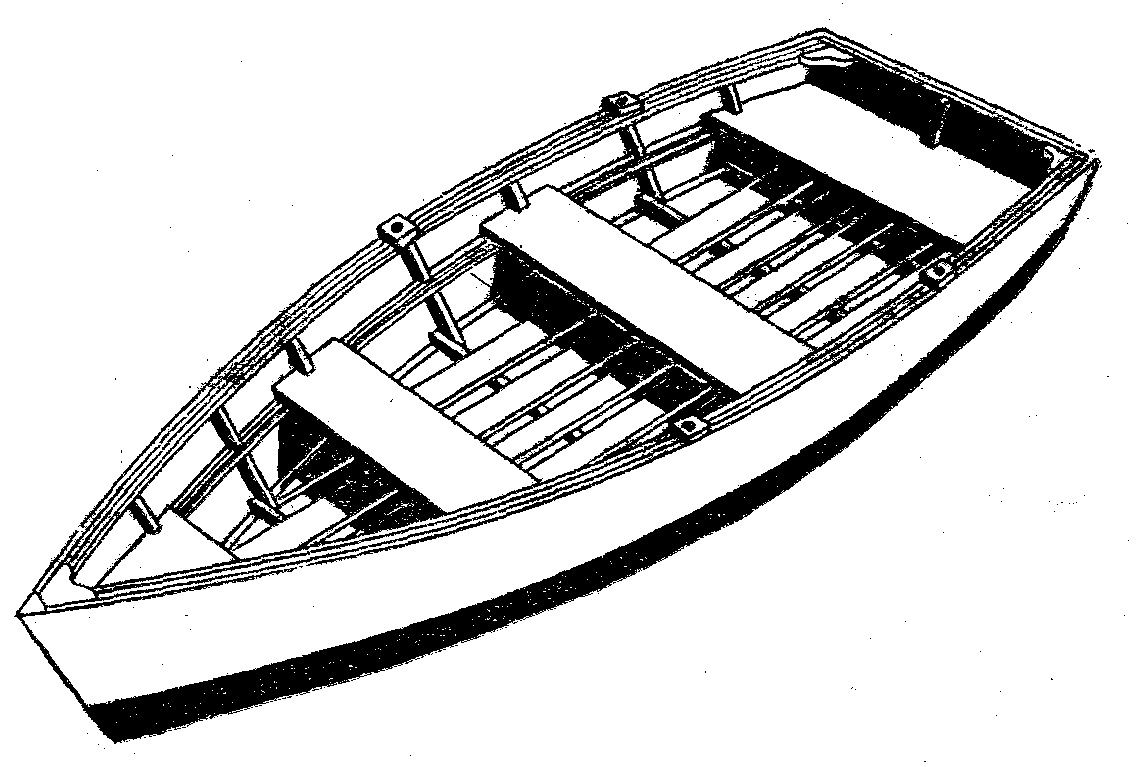

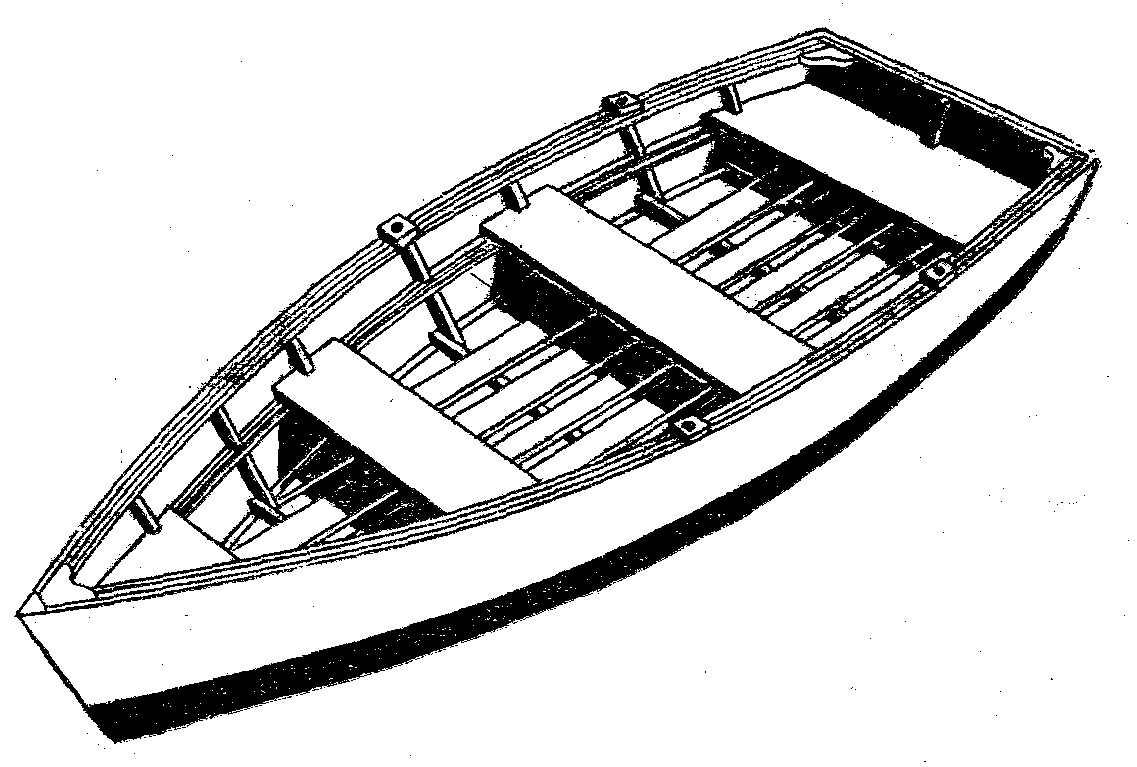

Fig. 1.- Como hacer un bote de remo:

como hacer un bote de remo



5.      Asegurar el quillate y los listones que unen los costados y el piso del bote.

6.      Cortar en el espejo o yugo- de popa, muescas de 9  mm. de profundidad para los listones; lo mis­mo en el fondo y los costados de las costillas.

7.      Dar forma a la buzarda y ponerla en posición y  mismo con los codos de popa y proa.

8.      Poner pabilo y albayalde a lo largo de los listo­nes que unen los costados del bote con su piso y cubrir los costados del casco primero, con table­ros sencillos de hard-board de 5 mm. de espesor, k>s que se aseguran a las" costillas, la popa, los listones y la proa, con toril illas de bronce espa­ciados 25 mm. Cubrir el fondo del mismo modo.

9.      Poner prensas en las tablas y refuerzos angu­lares en la popa; agregar luego la tablazón del piso, los soportes para los asientos, las tablas para éstos; recubrir las costuras con "nosing" de hierro de 25 mm.

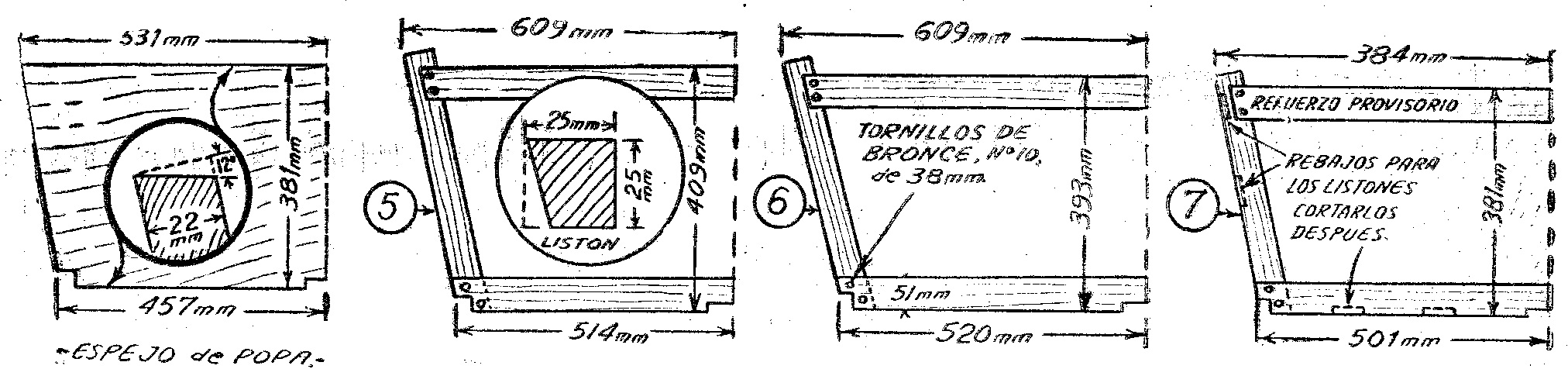

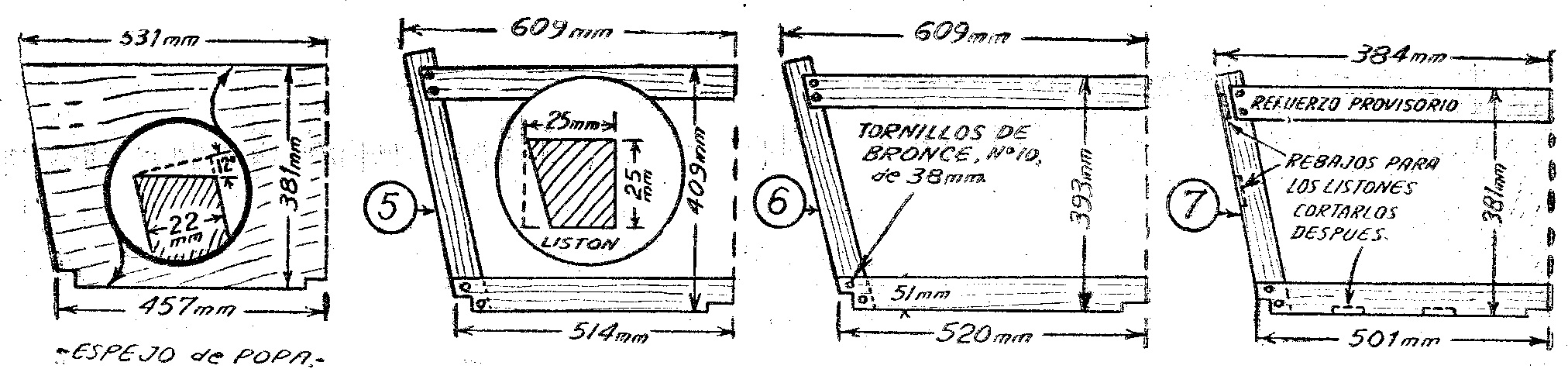

Fig. 2.- Como hacer un bote de remo:

como hacer un bote de remo



Como hacer un bote de remoLISTA   DE   MATERIALES

Proa: 1 pieza de 25 mm  X 76 mm X 533 mm, die roble.

Codo de proa: 1 pieza 22 mm X 228 x 355 mm; roble.

Quillate: 1 pieza de 9 mm X  76 mm  X 3mC6; roble.

Espejo o yugo de popa: 1 pieza de 22 mm X 381 mm X  1067 mm; ciprés.

Puntal de popa: una pieza de 22 mm X 22 mm X 381  mm;   roble.

Codo de popa: una pieza de 22 mm X 152 mm X 152 mm; roble.

Costillas: 58 metros corridos de roble para la parte inferior de las costillas, de 51 X 19 mm de sección; y 59 metros corridos del mismo material, de 19 mm X 38  mm, para  los  costados.

Tablones: 10 piezas de 9 mm X 28 mm X 3,66; abeto.

Prensas: 2 de 13 mm  X  &1 mm X 4 ni; abeto.

Listones: entre el fondo y los castados: 2 piezas de 51 mm  X  51 mm  X  3m66; roble.

Tablazón: 1 pieza de lm21 X 3m66 para el fondo; 2 piezas de 457 mm X 3ni66 para los costados; madera dura   prensada de  5  mm;

Remate posterior del quillate: 1 pieza de 22 mm X 127 mm X lm80, de roble; de esta pieza también pueden salir las partes terminales del remate del quillate, los bloques para las toleteras y los refuerzos de los asientos.

Asientos: 1 pieza de 22 mm X 254 mm X 4 ni; ciprés.

Piezas angulares: 2; 19 mm X 127 mm X 127 mm; roble.

Buzarda: 1 pieza; 19 mm X 101 mm X 118 ciprés.

Tablazón para el piso: 13 mm X 152 mm  X 15 m de cedro o abeto

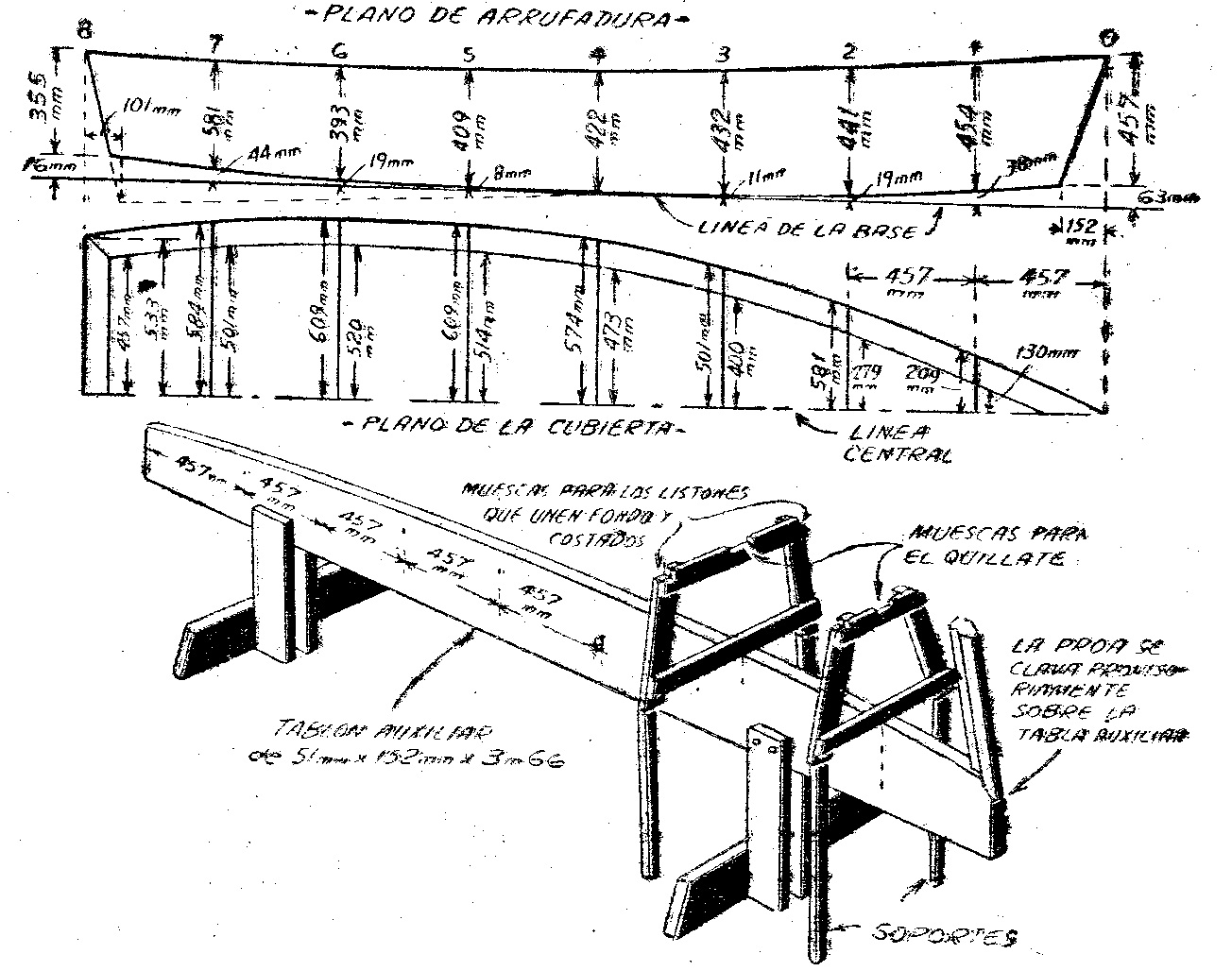

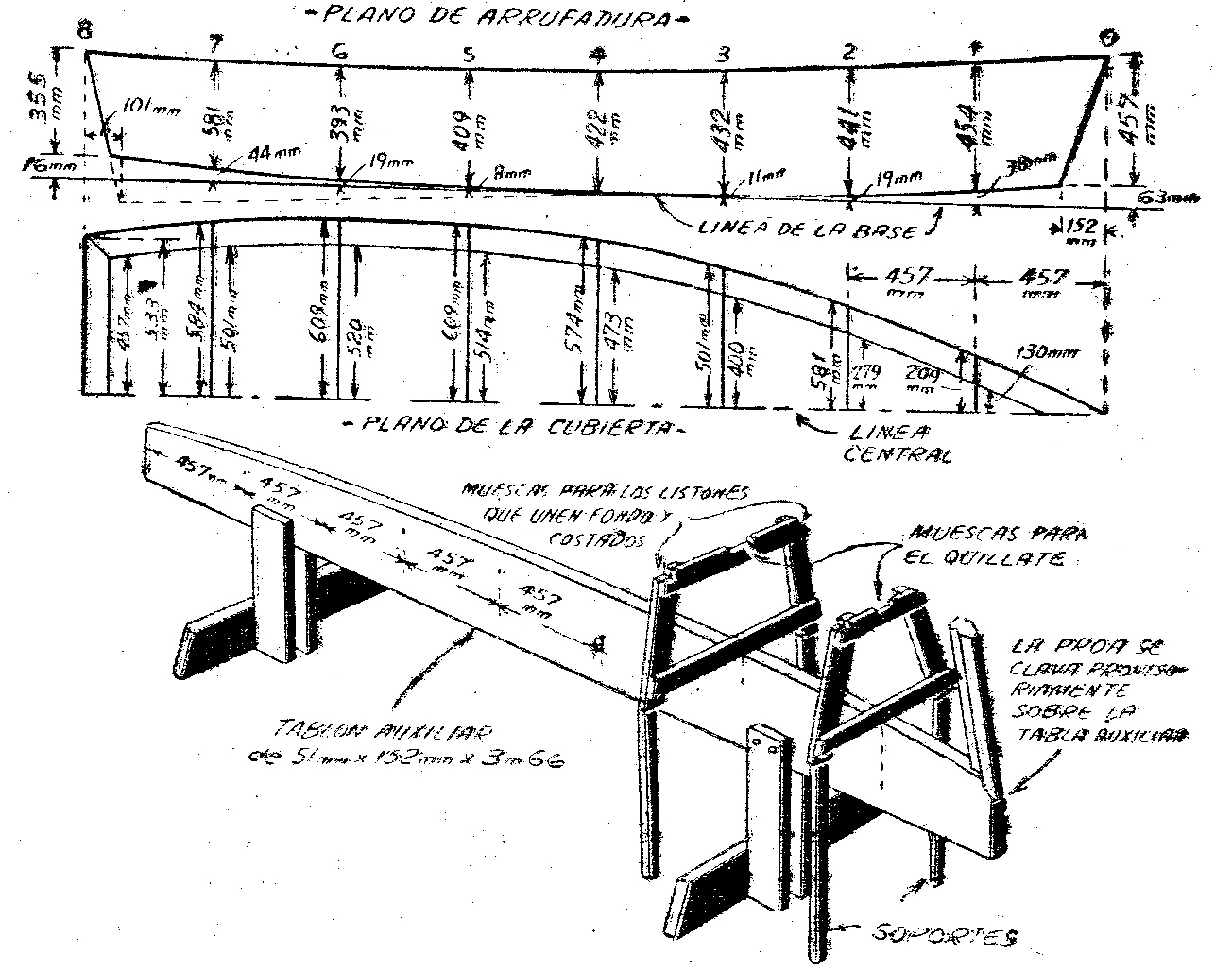

Fig. 3.- Como hacer un bote de remo

como hacer un bote de remo



Como hacer un bote de remo, el casco:

El  casco se ya construyendo boca abajo sobre un tablón auxi­liar de pino cuyo borde superior se corta para adaptarlo a la curvatura p dimensiones del quillate, indica­das en el plano de arrufadura. Las secciones indican la posición de las costillas, igualmente separadas por espacios de 457 mm., las que se fi­jan provisoriamente sobre el tablón auxiliar. Verificar con un nivel la corrección, de la posición de estas costillas, tanto vertical como horizontalmente, así como su perpen­dicularidad con Ios costados del bote. La proa se fija del mismo modo, sobre el tablón auxiliar en forma también provisoria, con prio­ridad a la colocación del quillate y de los listones que unen fondo y costados.

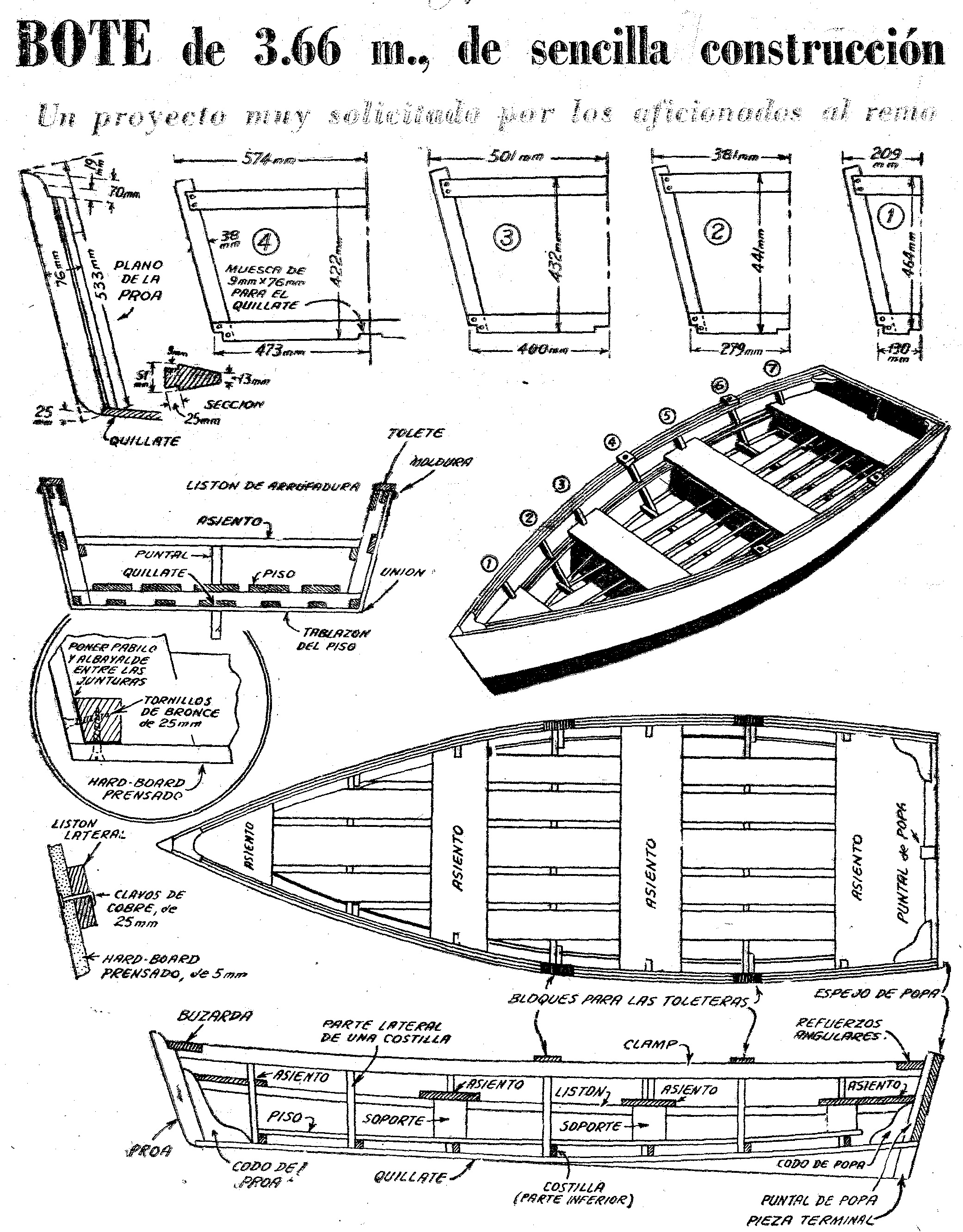

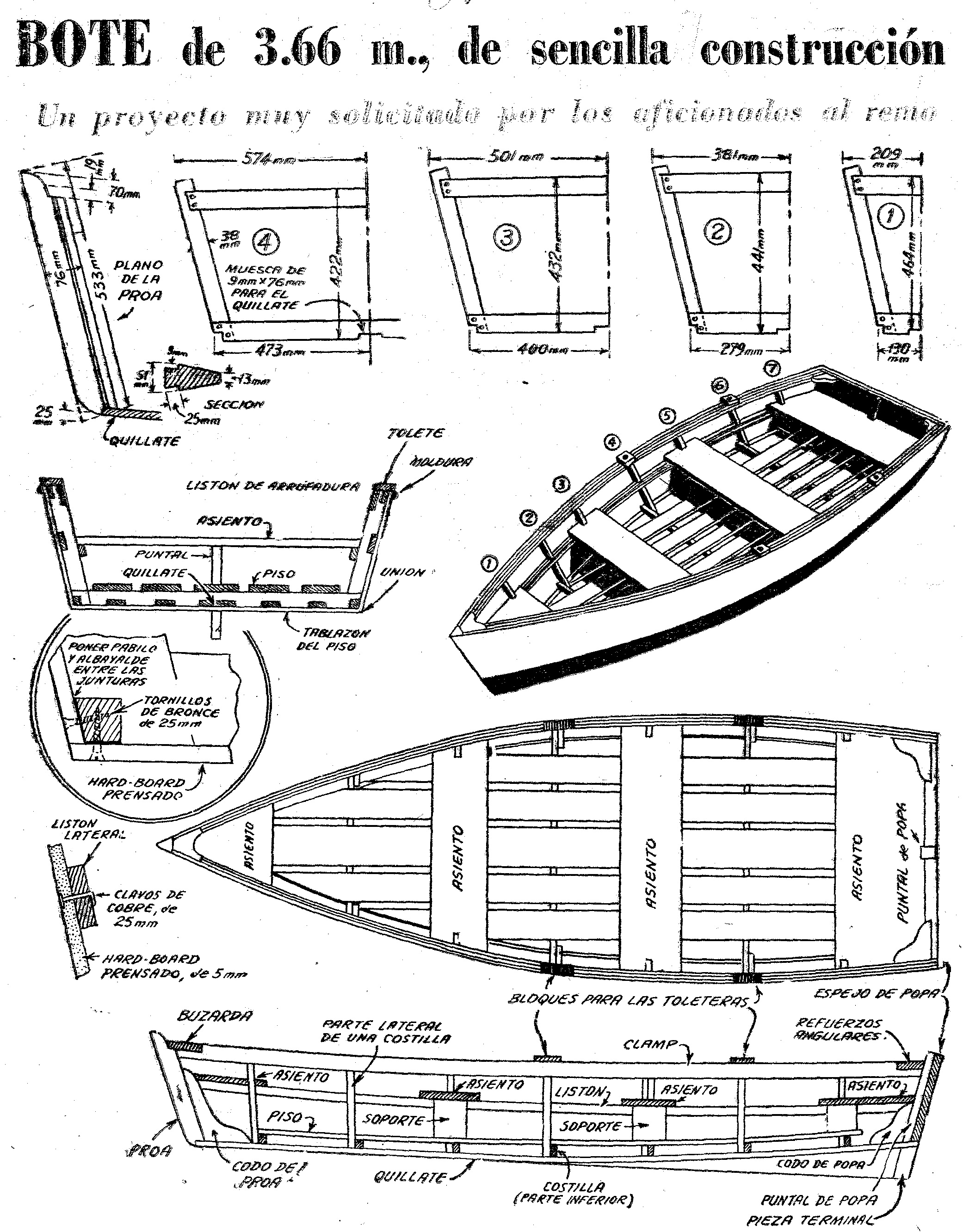

Fig. 4.- Como hacer un bote de remo

como hacer un bote de remo
