Como hacer un aparato MARCADOR DE CAMPO. Para lineas de campo de futbol

Como hacer un aparato MARCADOR DE CAMPO. Para lineas de campo de futbol

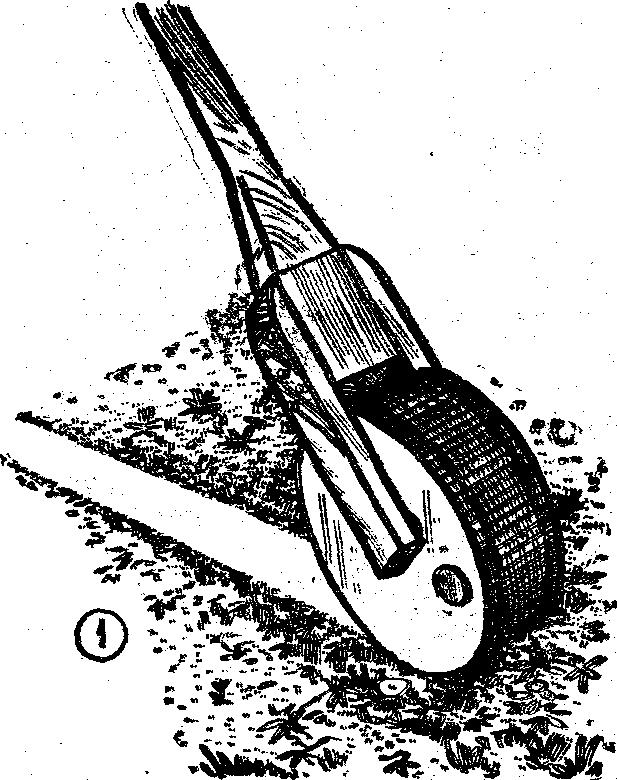

La utilidad de esta rueda marcadora ha de llamar poderosamente la atención en la práctica. Construida con materiales comunes y al alcance de todos, puede realizarse en poco tiempo de trabajo. El modelo terminado puede apreciarse en la figura No. 1.
La rueda, que es hueca, lleva en su interior la cal qué se filtra a través de una malla muy fina de alambre. Este tejido metálico se clavará sobre los bordes de la rueda, que son dos, algo equidistantes. Uno de estos costados lleva una pequeña boca de entrada, que se abre y cierra a voluntad. Además, para facilitar su empleo, la rueda va montada en una horquilla de madera con mango.

Como hacer un aparato MARCADOR DE CAMPO. Para lineas de campo de futbol, partes componentes:

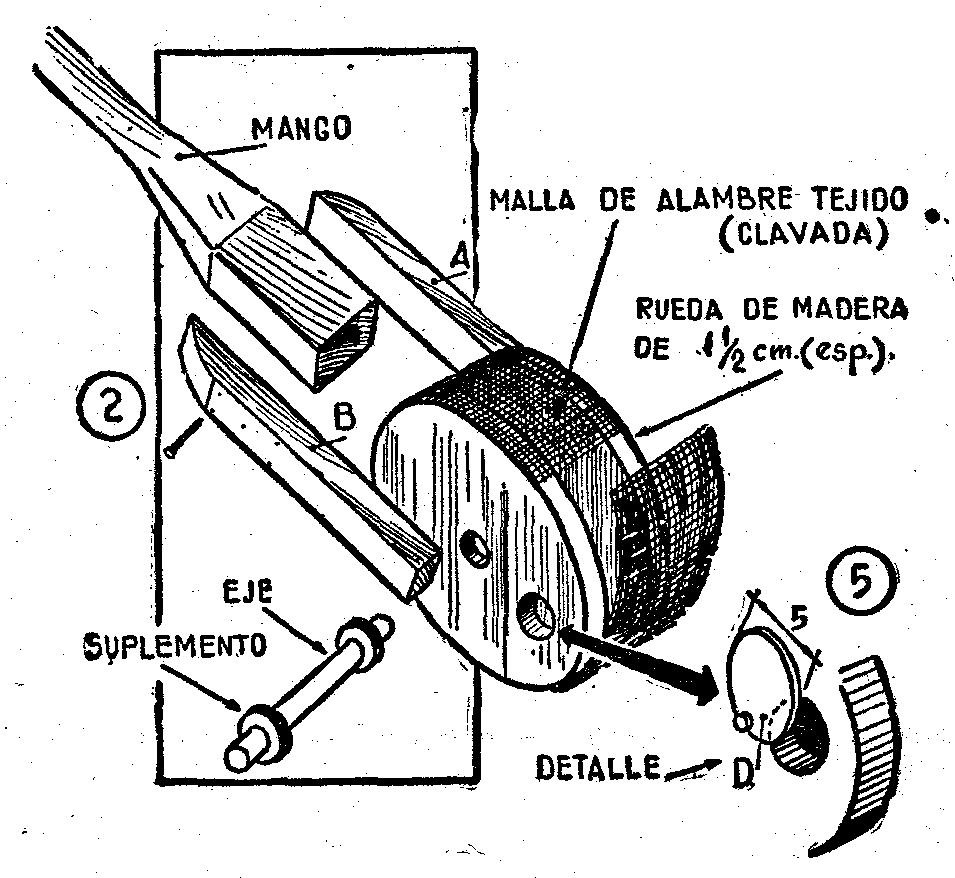

En la figura N' 2 pueden verse las partes componentes del modelo.

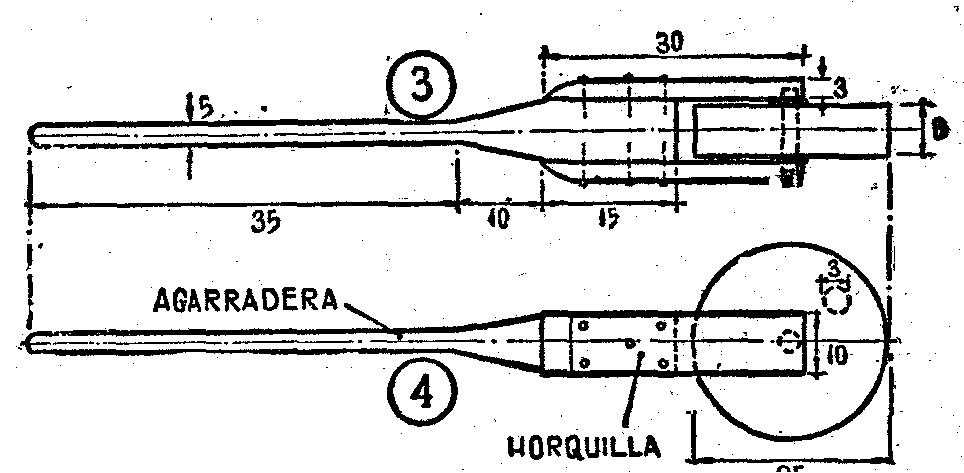

Tanto la horquilla como el mango se confeccionarán también de madera; la primera permitirá el libre movimiento giratorio de la parte marcadora, y el segundo ha de ser más bien grueso (5 cm de diámetro) para que pueda ser sostenido entre las manos con facilidad; el largo será de 60 cm contando la parte que pasa a formar parte de la horquilla. Los dos costados componentes de la rueda llevan un agujero en su centro, por el que pasará un eje constituido por un trozo de caño cuyos extremos se alojarán en rebajos practicados en la horquilla. Primeramente se armará la rueda, luego se ubicará el eje, que se ajustará con los lados A y B, que a su vez irán clavados al mango (ver figs. 3 y 4).

Fig. 1.- Como hacer un aparato MARCADOR DE CAMPO. Para lineas de campo de futbol



Como hacer un aparato MARCADOR DE CAMPO. Para lineas de campo de futbol


También mencionaré a la boca de entrada para la cal; se trata de una pequeña tapa circular de 5 cm de diámetro que gira merced a un tornillo D (detalle explicativo en la fig. 5).

Fig. 2.- Como hacer un aparato MARCADOR DE CAMPO. Para lineas de campo de futbol



Como hacer un aparato MARCADOR DE CAMPO. Para lineas de campo de futbol



Por último, es aconsejable pintar toda la parte en madera con pintura al aceite a fin de protegerla de la intemperie.
Si la rueda se llena con líquido, éste debe ser muy espeso, rodeándola exteriormente con unas vueltas de arpillera con el fin de que el contenido se derrame de golpe. La arpillera no molestará, ya que la horquilla deja espacio suficiente. En la práctica esta rueda marcadora ahorrará pérdidas de tiempo, sobre todo cuando se trata de marcar campos de deportes, canchas, pistas, etc.

Fig. 3.- Como hacer un aparato MARCADOR DE CAMPO. Para lineas de campo de futbol



Como hacer un aparato MARCADOR DE CAMPO. Para lineas de campo de futbol

Deja tus comentarios sobre: Como hacer un aparato MARCADOR DE CAMPO. Para lineas de campo de futbol

Como hacer un aparato MARCADOR DE CAMPO. Para lineas de campo de futbol

Descarga las instrucciones y planos gratis, aqui: Como hacer un aparato MARCADOR DE CAMPO. Para lineas de campo de futbol

¿Te gustan los artículos? ¡Descarga ahora 270 proyectos en formato PDF!

3 comentarios

  • Aldo Bartizzaghi

    La cal quema el césped y deja residuos que forman con el tiempo un montículo en las líneas. Lo ideal es marcar con pintura al látex.

    Atte. ALDO Bartizzaghi

  • Arnulfo Azuaje

    Muy buen post, la estoy construyendo para probar.

  • JUAN RAMIRRZ PAEZ

    ME PARECE MUY PRACTICO, AQUI EN MEXICO LO HACEMOS CON UN BOTE PERFORADO EN SU BASE Y SE SUJETA CON UNA MANO MIENTRAS TROTAS, ASI EN CADA PASO SE DEJA CAER UNA PORSION DE CAL.
    SIN EMBARGO VAMOS A PONER EN PRACTICA ESTA TECNICA PARA VER QUE RESULTA, SALUDOS
