Como hacer un ZUMBADOR O CHICHARRA, introduccion:

Para la práctica de telegrafía, suele usarse en el 90 % de los casos un circuito sencillo, compues­to por un manipulador, una pila y un zumbador el que, por otra parte, sirve para infinidad de usos en dispo­sitivos de llamada, alarma o aún me­diante el agregado de un pequeño martillo y una campana se improvisa una campanilla de resultados se­guros.

Como hacer un ZUMBADOR O CHICHARRA, materiales:

Para la construcción del "buzzer" basta una planchuela de hierro de 1 a 2 mm. de espesor que sirve de base, doblada según indica el dibu­jo, dos tornillos de hierro con va­rias tuercas, un tornillo de hierro de 3 mm. o más de diámetro, con cabe­za y su respectiva tuerca. Dos len­güetas, una de acero o hierro de 3 6 4 décimas de milímetro, pudiendo servir una lámina proveniente de un transformador o un trozo de cuer­da de reloj  u hoja  de sierra para metal rota, etc., y una lengüeta de bronce de cualquier espesor entre medio y 2 mm.

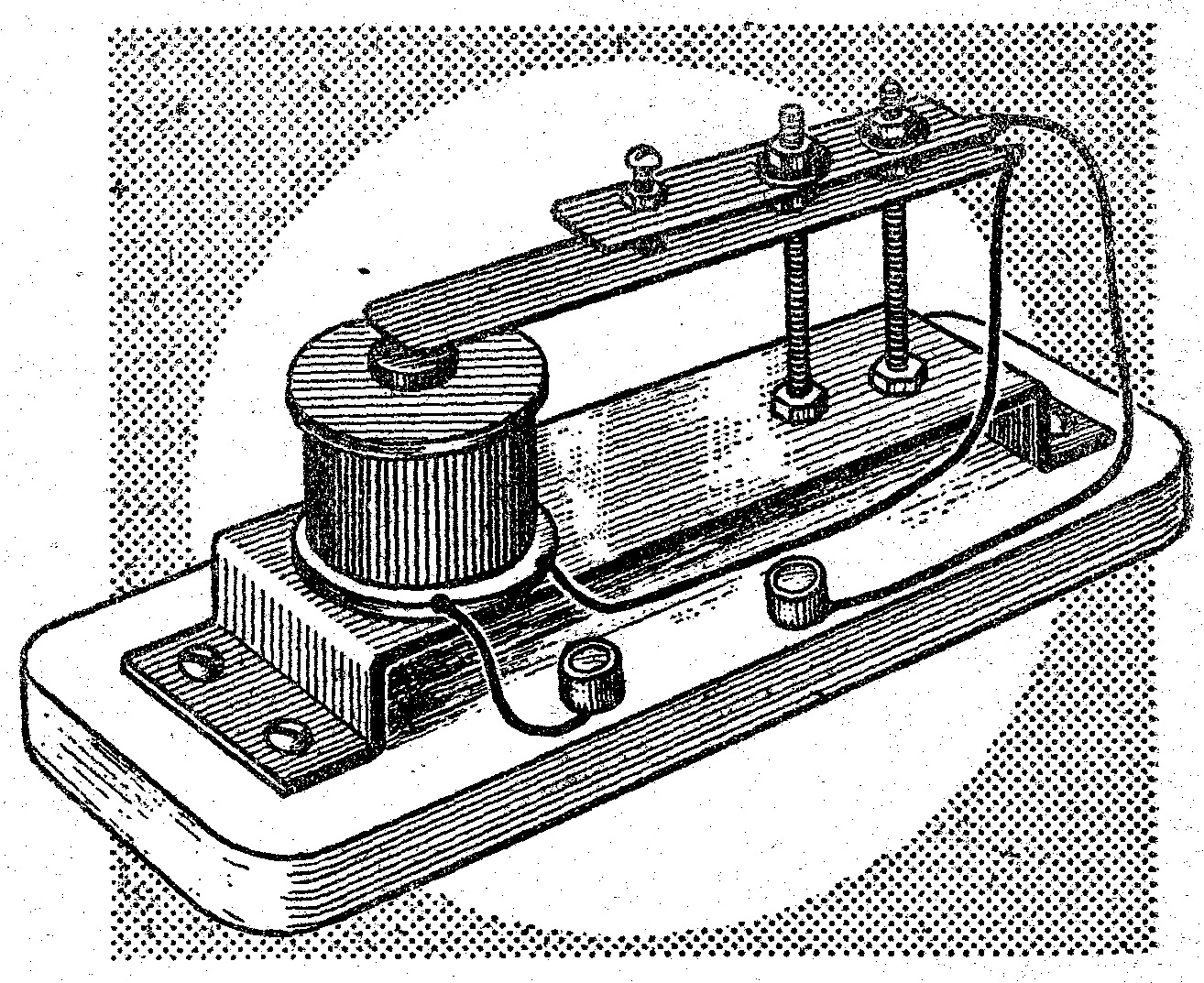

Fig. 1.- Como hacer un ZUMBADOR O CHICHARRA, “BUZZER”  para telegrafia

Como hacer un ZUMBADOR O CHICHARRA, “BUZZER”  para telegrafia



Se colocan dos aros de cartón se­co y del mismo diámetro sobre el tornillo grande luego de cortarlo a la medida necesaria y luego de poner una hojita de papel sobre el misma se bobina en el carrete así formada 500 vueltas de alambre N* 24 ó sea de 0,5 mm. de diámetro. El alam­bre puede ser forrado en algodón, esmaltado o en seda, según se dis­ponga.

Como hacer un ZUMBADOR O CHICHARRA, el ajuste:

Se sacan las conexiones inicial y final mediante agujeritos en los dis­cos de cartón que forman el carrete. Se cubre luego el bobinado con un par de vueltas de cinta aisladora y se monta; en la chapa de soporte. Colocados los otros elementos se procede al ajuste.

Como hacer un ZUMBADOR O CHICHARRA, el funcionamiento:

El funcionamiento es el siguiente: la lengüeta de hierro es atraída por el tornillo del  carrete cuando por él se hace circular una corriente eléctri­ca. Al ser atraída esta lengüeta, queda separada del tornillito de ajuste que, colocado en la chapita de bronce, hacía contacto en la mis­ma.

Conectado en la forma que indica el diagrama, el electroimán que Se ha construido funciona como un zumba­dor, puesto que en reposo la lengüe­ta circula corriente por el bobinado y al atraerla, la corriente es interrum­pida y por ello vuelve la lámina do Mero a la posición de reposo, donde se cierra el circuito y vuelve a re­producirse el ciclo.

Es así como se obtiene una vibracion rápida, que da el tono de la chicharra. La pila con que funciona es de 1,5 voltio.

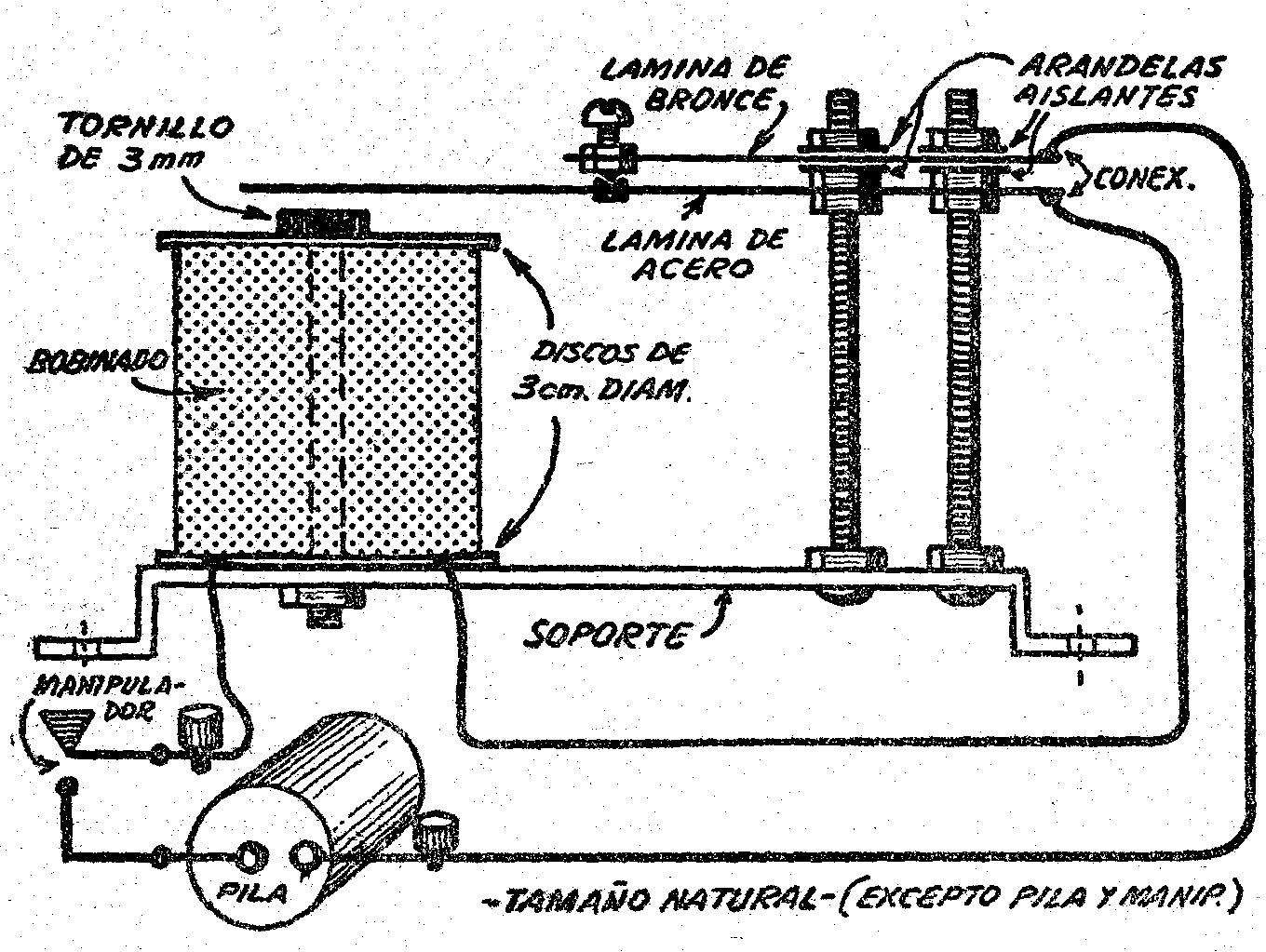

Fig. 2.- Como hacer un ZUMBADOR O CHICHARRA, “BUZZER”  para telegrafia

Como hacer un ZUMBADOR O CHICHARRA, “BUZZER”  para telegrafia



Naturalmente, la lámina de bronce montada sobre los dos tornillos de soporte va aislada de éstos median­te cuatro arandelas de cartón duro y ¡haciendo en ella los agujeros más granares, puesto que no deben tocar los tornillos, so pena de que no funcione.

Como hacer un ZUMBADOR O CHICHARRA, la telegrafia:

La forma de hacer la práctica de telegrafía consiste en reconocer cada letra o palabra como un sonido com­puesto de ti-taa equivaliendo el ti a un punto y el taa a una raya. No debe pretenderse reconocer mental­mente una letra o sílaba como un conjunto de puntos y rayas sino por su sonido característico, a cuyo fin debe educarse el oído mediante la práctica.

Como hacer un ZUMBADOR O CHICHARRA, sistema morse:

En el sistema Morse la raya dura el tiempo de tres puntos y el espacio entre dos signos consecutivos es la du­ración de un punto.

El espacio entre letras de una palabra dura tres puntos y el espacio entre palabras es de seis puntos. En cualquier buen diccionario ilustrado se encontrará el popular sistema Morse.
