Como hacer un TALADRO CASERO – TALADRO MECANICO o manual, inicio:

Comenzaremos por describir los distintos elementos que se repre­sentan en las figuras que ilus­tran este artículo, para comprender el funcionamiento y constitución de esta útil herramienta.

Como hacer un TALADRO CASERO – TALADRO MECANICO o manual, descripcion de elementos:

A: Cruz con reducciones a una pul­gada y tres líneas.

B: Te de 1/2 pulgada con reducción a 3 líneas.

C: Te de  1/2 pulgada con reducción a tres líneas.

D: Te de 1/2 pulgada con reducción a tres líneas.

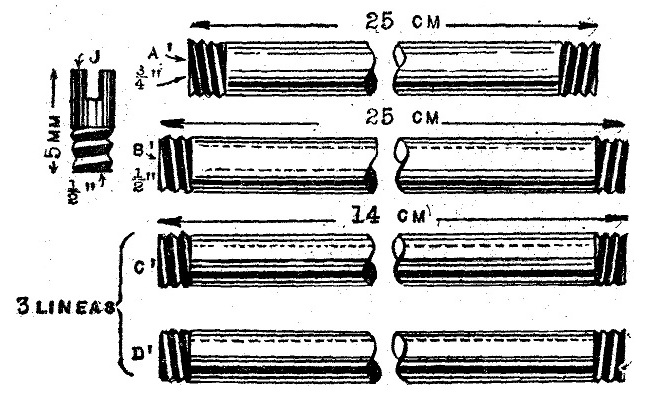

A: Trozo de cañería de 1/2 y 3/4 de pul­gada con sus respectivos hilos en am­bos extremos y de una longitud de 25 cm.

B: Trozo de cañería de una pulgada con hilo en los extremos.

C y D: Trozos de cañerías de 3 líneas con hilos en los extremos.

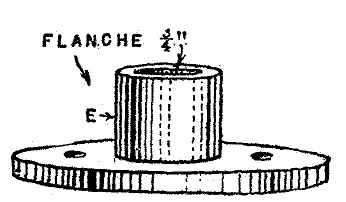

E:   Flanche de  ¾ de pulgada.

F: Eje de acero de 1/2 pulgada, al que se le hace un rebaje dejando 8 cm de 1/2 y el resto hasta 35 cm que es el largo. Este eje lleva una ranura de 3 mm a partir de los 8 cm.

G: Cabeza de mandril (cabeza de taladro).

H: Polea de tres cuerpos de 3 1/4 pulgadas cada uno y de 10 cm la pri­mera, 8 cm la segunda y 6 cm la ter­cera,  para  tres   velocidades.

I: Brazo de hierro que sirve para hacer bajar el eje mandril y broca al perforar.

J: Trozo de hierro de ½ pulgada, al que se le practica una ranura y perforación para sujetar el brazo pa­lanca I con perno de 3/16 de acero. Va con hilo y se introduce en la Te "B".

K: Resorte para hacer volver al eje F. Lleva un pequeño tope para sujetar en la parte superior; éste es de bronce y se asegura con tornillos. Yendo el resorte entre el Buje 1 el resorte del tope superior.

L-M: Poleas de 6 cm que van en una de las reducciones de la Cruz "A". Van montadas en una de, la que se une por medio de un hilo a la pieza co­rrespondiente. Estas poleas llevan un buje de bronce, pues giran libremente sobre un eje, el que lleva en su; parte central hilo para tuercas. Se intro­duce este eje en la Te y se asegura con una tuerca por lado, dejándolo firme. En seguida se colocan las poleas, a las que se tendrá muy en cuen­ta de dejar bien ajustadas (son da madera). A los extremos del eje se pueden colocar tuercas para sujetar estas poleas.

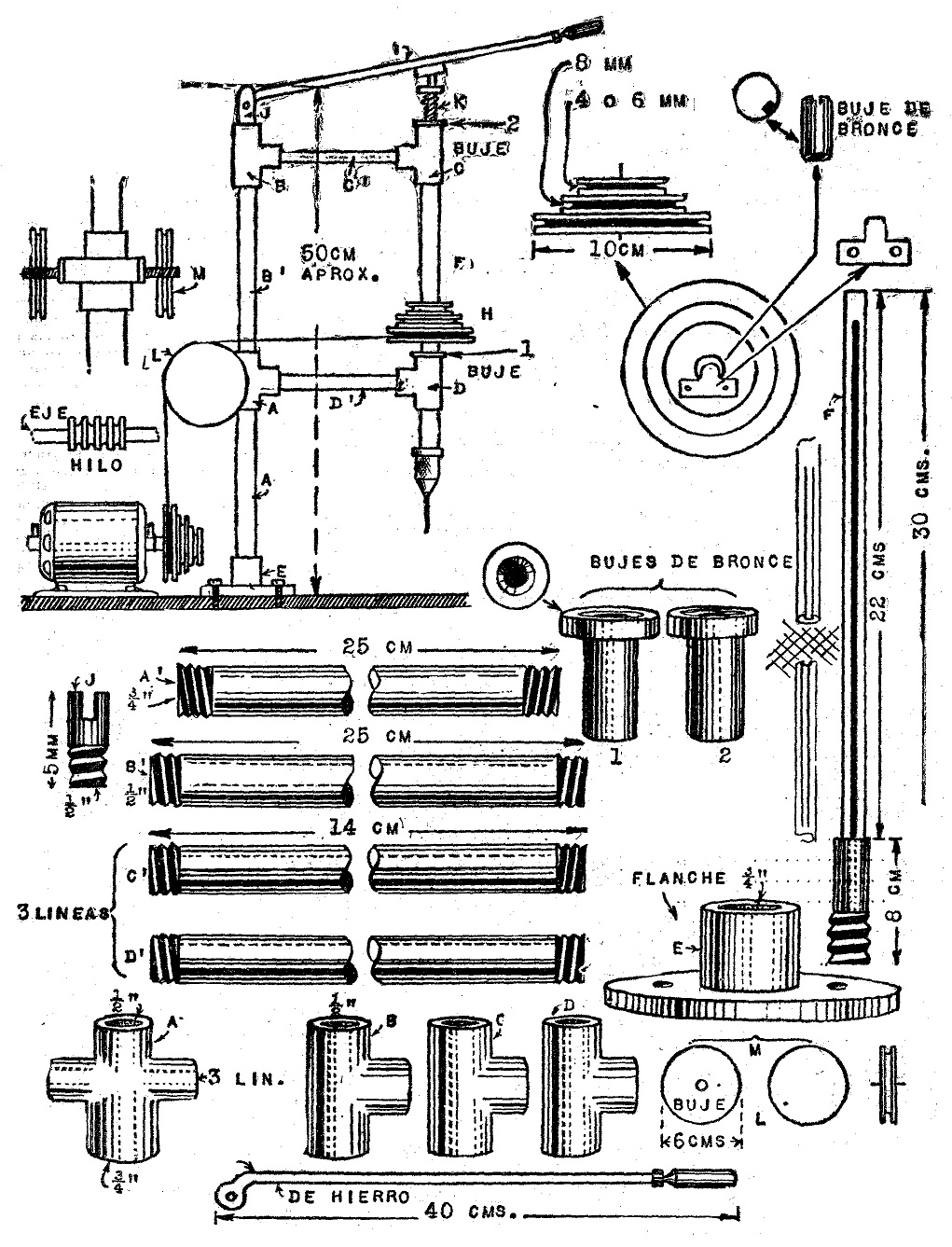

Fig.1.- Como hacer un TALADRO CASERO – TALADRO MECANICO o manual



Como hacer un TALADRO CASERO - TALADRO MECANICO o manual



Como hacer un TALADRO CASERO – TALADRO MECANICO o manual, Montaje:

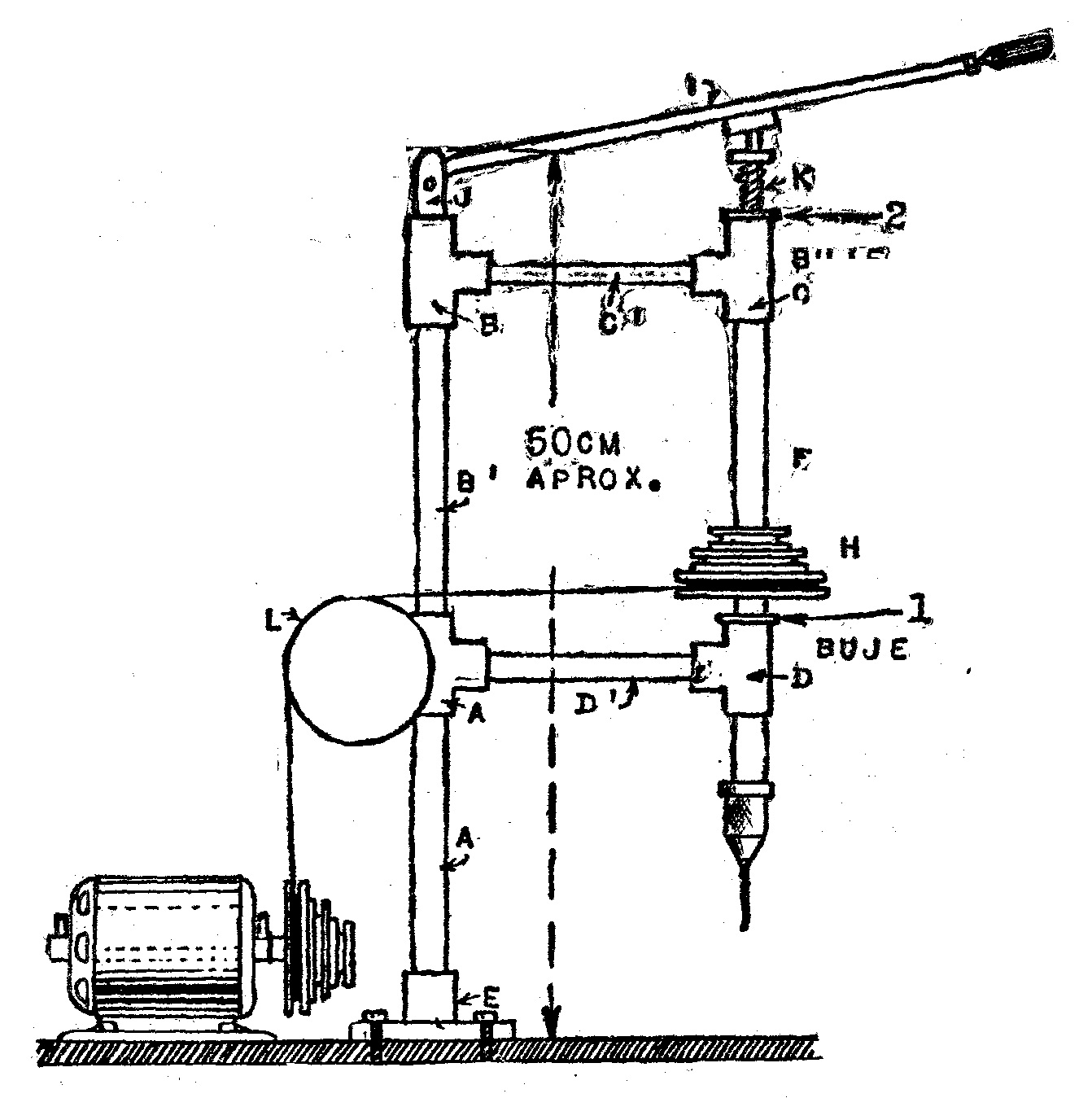

Se atornillan los trozos de cañerías en las correspondientes Te; en segui­da se colocarán las Te "C" y "D'' un buje a cada una 1 y 2, dejándolos muy ajustados y asegurando con pequeño* tornillos a través de la Te, se monta el conjunto sobre el "Flanche". Esta pieza puede ser de las que venden en el comercio o bien hacerse en tor­no; en este caso se tratará que la rodela mayor (base) tenga el mayor diámetro posible (según criterio), pues así tendrá mayor estabilidad. Luego se monta sobre un pedazo de madera apropiado o sobre el mismo banco, mediante pernos.

Fig.2.- Como hacer un TALADRO CASERO – TALADRO MECANICO o manual



Como hacer un TALADRO CASERO - TALADRO MECANICO o manual



Pasamos en seguida al montaje del eje central y de la polea de velocida­des.

Fig.3.- Como hacer un TALADRO CASERO – TALADRO MECANICO o manual



Como hacer un TALADRO CASERO - TALADRO MECANICO o manual

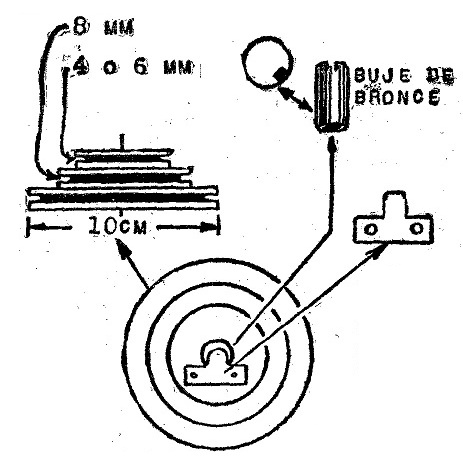

Colocamos a la polea un buje de bronce muy ajustado al eje previo sacado o muesca en los extremos, se introduce en la polea. A continuación se colocan dos piezas de bronce de unos 3 mm, con una pequeña puntita exacta a la ranura del eje y se apernan una por cada lado de la polea, pa­sando en seguida todo el conjunto so­bre los bujes 1 y 2. Luego colocamos el resorte y el soporte; de éste, calcu­lando quede forrado; se monta des­pués la pieza "J" y la palanca "I" y perno, pasando en seguida al con­junto "M".

Fig.4.- Como hacer un TALADRO CASERO – TALADRO MECANICO o manual



Como hacer un TALADRO CASERO - TALADRO MECANICO o manual



Como hacer un TALADRO CASERO – TALADRO MECANICO o manual, Funcionamiento:

Finalmente será necesario un mo­tor de ¼ ó ½ HP, con polea de dis­tintas velocidades. Se ubica la broca correspondiente a la perforación; y, al funcionar el motor, la polea girará y con ella el conjunto del eje, impidiendo las piezas que van introducidas en la ranura que gire  solamente la polea. Cargando suavemente la palanca "I", se obligará a bajar al taladro y se podrá, así, perforar la pieza en trabajo.

Fig.5.- Como hacer un TALADRO CASERO – TALADRO MECANICO o manual



Como hacer un TALADRO CASERO - TALADRO MECANICO o manual
